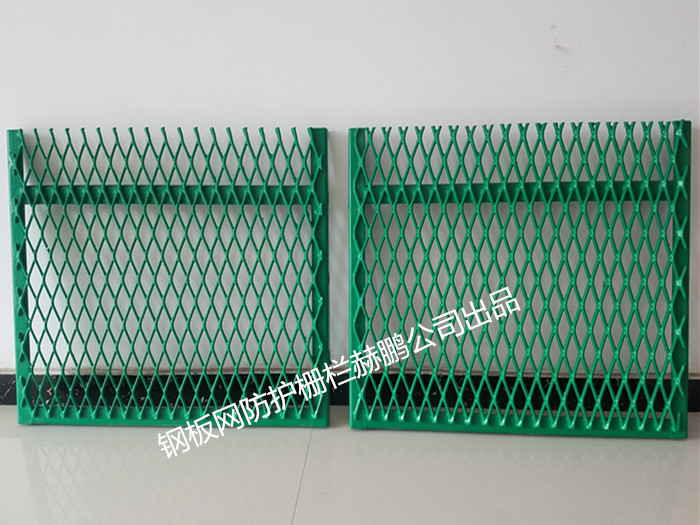

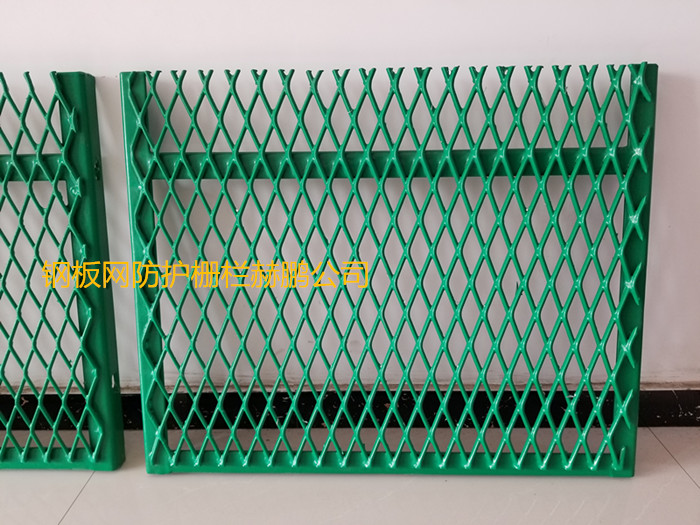

钢板网防护栅栏
钢板网网片的材料采用低碳钢板，厚度3mm，规格为短节距55mm，长节距120mm，丝梗宽度3.0mm。钢板网网片的材料采用低碳薄钢板，其化学性能和机械性能应满足《碳素结构钢和低合金结构钢热热轧薄钢板和钢带》（GB/T912-2008）。 钢板防腐处理前厚度3.0mm，允许偏差+0.22mm。 丝梗宽度3.0mm，极限偏差不应超过基本尺寸的10％，即±0.3mm。 网格短节距55mm，极限偏差+2.70mm，-0.22mm。 网格长节距120mm，极限偏差±3.0mm。 网片制造精度要求；长度误差≤2.5mm，高度误差≤3.0mm。 网面平整度要求：整体两边翘起小于50mm，波浪形翘起时，两边小于35mm，中间小于25mm。 钢板网弯曲性能要求：弯曲90°无折断现象。 （2）角钢 栏片边框采用Q235等边角钢（40mm×40mm×40mm），其尺寸、外形、重量及允许偏差、技术要求等应满足《热轧型钢》 （GB/T 706-2008）的规定。 （3）焊接 角钢边框与钢板网的焊接，对焊接产生的变形，应进行平整处理，焊接点强度应大于1kN,焊接点脱落数小于4％。现场焊接后的外露刚才，均应涂刷与浸塑网片同颜色的油漆。 （4）浸塑 栏片、栅栏门成型后，应整体进行热浸塑处理。 浸塑采用热塑性粉末涂料的原材料标准应符合《聚乙烯（PE)树脂》（GB/T 11115-2009）中的一等品的要求，浸塑层厚度为0.8mm～1.2mm，颜色为墨绿色。涂塑层性能应满足《隔离栅》 （GB/T 26941.1-2011）4.2.3.2条规定，质量应满足《隔离栅》(GB/T26941.1-2011)5.4.2条规定。 （5）镀锌 连接螺杆与防盗螺栓采用镀锌处理，其技术要求、试验方法和检验规则按《隔离栅》（GB/T26941.1-2011）要求执行。
 （6）安装及检验
在安装就位时，整张网面应平整、无断丝，网格无明显歪斜。成型栏片尺寸误差≤5.0妈妈，预留螺栓孔误差竖向≤3.0mm，横向≤3.0mm。 钢板网栏片质量检验的实验方法、检验规则按《隔离栅》（GB/T26941.1-2011）要求执行。 抽样参照《公路交通安全设施质量检验抽样方法》 （JT/T 495-2014）中有关隔离栅的方法进行 说明： 1.钢板网网片的材料采用低碳钢板，网片规格和尺寸应满足表一的规定，在安装就位时，整张网面应平整、无断丝，网格无明显歪斜。 2.刚才在浸塑前，应进行除锈处理。刚才表面应无可见的油脂、污垢，并且没有附着不牢的氧化皮、铁锈和油漆涂层等附着物，底材显露部分的表面应具有金属光泽。不得有裂纹、斑痕、折叠、竹节及明显的纵面拉痕。 3.栅栏浸塑使用热塑聚乙烯粉末涂料的原材料标准应符合《聚乙烯（PE）树脂》 （GB/T 1115-2009）中的一等品的要求，浸塑层厚度为0.8mm～1.2mm，颜色为墨绿色。浸塑后涂层应均匀，颜色一致，表面光滑，无流柱、滴瘤、粉泡、龟裂、漏铁等缺陷。网片、边框 及连接件均应进行浸塑处理。 4.栏片安装时角钢L型开口朝线路内侧，栏片连接螺栓设置在线路内侧。
钢板网防护栅栏采用的规范标准及设计荷载 （一）采用的规范标准 1.《混凝土结构设计规范》 (GB50010-2010) (2015年版）； 2.《铁路混凝土结构耐久性设计规范》 （TB10005-2010）; 3.《铁路工程抗震设计规范》 （GB50111-2006） (2009年版）； 4.《铁路路基支挡结构设计规范》 （TB10025-2006）; 5.《建筑结构荷载规范》 （GB50009-2012）; 6.《建筑地基基础设计规范》 （GB50007-2011）; 7.《建筑地基处理技术规范》 （JGJ79-2012）; 8.《铁路桥涵设计基本规范》 （TB10002.1-2005）; 9.《热轧型钢》 （GB/T 706-2008); 10.《碳素结构钢和低合金结构钢 热轧薄钢板和钢带》 （GB/T 912-2008）; 11.《聚乙烯（PE）树脂》 （GB/T 11115-2009）; 12.《隔离栅》 (GB/T 26941)。 （二）设计荷载 1.钢板网强度按承受的人为破坏力不大于1.0kN/m考虑; 2.人为破坏力每根立柱按承受总集中荷载不大于1.0kN，集中荷载作用点位置距离嵌固端不大于1.2米； 3.风压荷载标准值不大于0.6kPa(按50年重现期的基本风压考虑）； 4.地震烈度不大于8度。 （三）荷载组合 1.风荷载、人为破坏作用按荷载偶然组合考虑； 2.风荷载与地震作用不同时组合。 三、防护栅栏类型、 适用条件 1.采用钢筋混凝土立柱钢板网防护栅栏。靖边北站以北防护高度为1.8m，靖边北站（含）以南山区地段防护高度为1.8m，靖边北站（含）以南平原地段防护高度为2.2m。栅栏顶不设刺丝滚笼。防护栅栏应设置在用地界以内0.5m处。 2.本图防护栅栏适用于地面沿设置方向纵坡小于36°地段，对于纵坡大于36°地段设计单位应根据地形条件进行个别设计，截面尺寸及形式应与本图保持一致并保证栅栏达到防护高度。 3.连接螺杆与防盗螺栓 立柱和钢板网采用螺杆与防盗螺栓进行固定，材质为Q235。连接螺杆采用双头螺杆和单头六角杆，适用于标准立柱和错台布置的非标准立柱，直径为14mm。所有连接螺栓均应采用防盗设计，由螺杆、螺帽、防盗垫圈组成。 连接螺杆与防盗螺栓采用镀锌处理，按《隔离栅》（GB/T 26941.1-2011）技术要求执行 六、栅栏门 栅栏门原则每正线公里设置一处，线路左右侧可错开布置，遇大桥、特大桥、隧道时，栅栏门可设置在桥头、隧道洞口。工务、电务等设备检查和维修施工作业有特殊需要的，根据运营单位要求进行设置，施工前应提前与运营单位确认。 栅栏门分单开（门柱间距1.605m）和双开（门柱间距3m）两种形式，双开门为同时安装两扇门网片。一般采用单开门，有特殊需要的可采用双开门。 栅栏门均采用向外开启形式，防止向内开启。栅栏门钢板网形式与防护栅栏保持一致并通过销轴、销轴套与立柱连接。栅栏门上应设锁，并应防水。 防止螺帽松动 十、验收标准 （一）总体要求 钢板网防护栅栏用原材料的品种、规格、质量，安装位置、立柱间距及埋设深度、防护栅栏结构尺寸、混凝土强度、金属连接件的涂刷，均应满足设计要求。线路应封闭严实，立柱与网片、栏片与地面间隙不大于125px；沿线路方向顺直；防护栅栏顶端与下端纵向过渡平滑整齐；要求整体效果美观。符合《隔离栅》 （GB/T 26941.1-2011）4.1条一般要求。 钢板网防护栅栏立柱 预制构件的外观质量不应有缺陷（详见《混凝土结构施工质量验收规范GB50204-2015中8.1条》）。 预制构件的质量检测应满足《混凝土结构施工质量验收规范GB50204-2015》9.2节主控项目的如下要求： 1.预制构件的质量应符合本规范、国家现行相关标准的规定和设计的要求。检查数量：全数检查。检验方法：检查质量证明文件或质量验收记录。 2.混凝土预制构件专业企业生产的预制构件进场时，预制构件结构性能检验应符合下列规定：梁板类简支受弯预制构件进场时应进行结构性能检验，并应符合下列规定（1）结构性能检验应符合国家现行相关标准的有关规定及设计的要求，检验要求和试验方法应符合本规范附录B的规定。（2）钢筋混凝土构件和允许出现裂缝的预应力混凝土构件应进行承载力、挠力和裂缝宽度检验。 3.预制构件的外观质量不应有较大缺陷，且不应有影响结构性能和安装、使用功能的尺寸偏差。检查数量：全数检查。检验方法：观察。 4.预制构件上的预埋件、预留插筋、预埋管线等的材料质量、规格和数量以及预留孔、预留洞的数量应符合设计要求。检查数量：全数检查。检查方法：观察。 5.其他未尽事宜应遵照《混凝土结构施工质量验收规》 （GB50204-2015)要求执行。
|
