混凝土配重钢丝网

混凝土配重钢丝网通用技术要求

 1总体要求

1.1资格要求

1.1.1投标者递交的配重钢丝网实际应用清单应是真实诚信的,需用国际单位制标出主要参数。提供的参数应包括:产品型号、批号,用户名称和地点,联系电话,供货年份及使用情况,投标人必须提供同类产品销售情况的合同复印件及用户证明。

1.1.2投标人在中国的销售具良好的信誉。投标厂家在中国长期设有销售机构,具有技术咨询、交流指导以及测试器具等服务能力。

1.2供应商应提供良好的售后服务和技术支持,供应商应有国内技术支持能力。国外供应商需在国内设有办事处,并有国内的技术支持人员。所有主要材料的供应商及分包商的工厂均需获得ISO 9001认证并成功运行两年以上。

1.3投标人需递交简介,内容包括为本项目设计、制造、供货、提供售后服务和技术支持的供应商、主要原材料分包商、部门、工厂。

1.4供应商为总承包方,对钢丝网的质量、运输负责。

1.5投标承诺

对钢丝网的质量、可靠性、使用寿命、技术服务与相关责任的承诺。该承诺被认为是合同需执行的内容。

2主要通用技术要求

2.1采用规范、标准及法规

配重用钢丝网应满足或高于下面列出的规范和标准的最新版本的要求。如果几种规范和标准的相关要求适用于同一情况,则应遵循相关要求最为严格的条款。若本技术规格书与相关的技术规格书或标准有冲突,则应向业主/设计方咨询并得到其书面裁决后才能开展工作。产品应遵循的规范和标准主要包括但不仅仅限于以下所列范围:

  • ASTM A82Standard specification for steel wire, plain, for concrete reinforcement

  • ASTM A185Standard specification for steel welded wire fabric, plain, for concrete reinforcement

  • BS 1881 Pt 114Methods for Determination of Density of Hardened Concrete

  • BS 4482Specification for cold reduced steel wire for the reinforcement of concrete

  • BS 4483Steel fabric for the reinforcement of concrete

  • GB/T 343一般用途低碳钢丝

  • GB/T 701低碳钢热轧圆盘条

  • GB/T 15393钢丝镀锌层

  • GB/T 1499.3钢筋混凝土用钢筋焊接网

  • GB/T 228金属拉伸试验方法

  • GB/T 238金属线材反复弯曲试验方法

    2.2钢丝网技术要求

    2.2.1钢丝网类型*

    钢丝网为纵向等间隔弯曲的焊接钢丝网,钢丝网的结构形式如图1所示



    1  钢丝网结构形式

    2.2.2网孔偏差要求见表1。钢丝网的网边露头长度不得大于2.5 mm

    1  钢丝网的网孔规格尺寸及允许偏差

网孔方向

网孔尺寸要求(mm)

允许偏差(mm)

纵向

25.450.8

± 2

横向

67.0

± 5

2.2.3钢丝网的规格、结构尺寸及允许偏差见表2

2  钢丝网的结构尺寸及允许偏差

钢丝网规格(mm)

钢丝网宽(mm)

纵向钢丝直径

横向钢丝直径

2.15-2.85

2.0-2.1

190±15

注:钢丝直径允许偏差为0~+0.07 mm,不允许负偏差

2.2.4钢丝的化学成分

钢丝网化学成分应满足表3要求

3  钢丝的化学成分要求

元素

百分含量%

C

≤ 0.15

Si

≤ 0.30

Mn

≤ 0.50

P

≤ 0.04

S

≤ 0.04

2.2.5镀锌涂布率*

钢丝网表面需要镀锌处理,镀锌涂布率不小于99.5%镀锌层质量应符合GB/T 15393DEF的规定。

2.3钢丝网的力学性能

2.3.1拉伸试验*

钢丝的力学性能应符合GB/T 343中的规定,见表4

4  钢丝的拉伸试验要求

检验项目

技术指标

检测方法

抗拉强度

≥485 MPa

GB/T 228

屈服强度

≥385 MPa

伸长率(标距100mm

12%

2.3.2弯曲试验*

钢丝应在与其直径相同的轴上弯曲180°,弯曲次数为4次,钢丝不能断裂或出现裂纹。

2.3.3焊接剪切强度*

钢丝的焊接剪切强度应不低于241MPa其测试方法应符合ASTM A185的规定。检测试样应随机在钢丝网中抽取,通常试样应包括钢丝网边缘和中部的焊点

2.4检验频次及评定

2.4.1每种规格的每批(不超过50000 m2)焊接钢丝网应进行一次规格尺寸的检验。

2.4.250000 m2钢丝网应取样进行1次钢丝网的力学性能试验,当一批钢丝网不足50000 m2时也应进行1次取样。试样应随机在钢丝网上抽取。取样数量应符合表5的规定。

5  力学性能试验的取样数量

试验项目

取样数量()

拉伸试验

3

弯曲试验

3

焊接剪切强度试验

4

拉伸试验和弯曲试验的结果应符合本技术条件中2.3.12.3.2的规定。焊接剪切强度试验中4个试样的平均强度应大于2.3.3中的规定

2.4.3如果钢丝网某项力学性能试验的结果未满足要求,应加倍取样重新进行该项试验,若仍不合格,该批钢丝网将拒收。

2.4.450000 m2钢丝网应取样进行1次钢丝化学成分检测,当一批不足50000 m2时也应进行1次取样;

2.4.5钢丝网供应商在正式供货之前应将每批钢网样品提交第三方检测机构进行性能检验,检验内容应包括上述全部检验项目。

2.5包装和标识

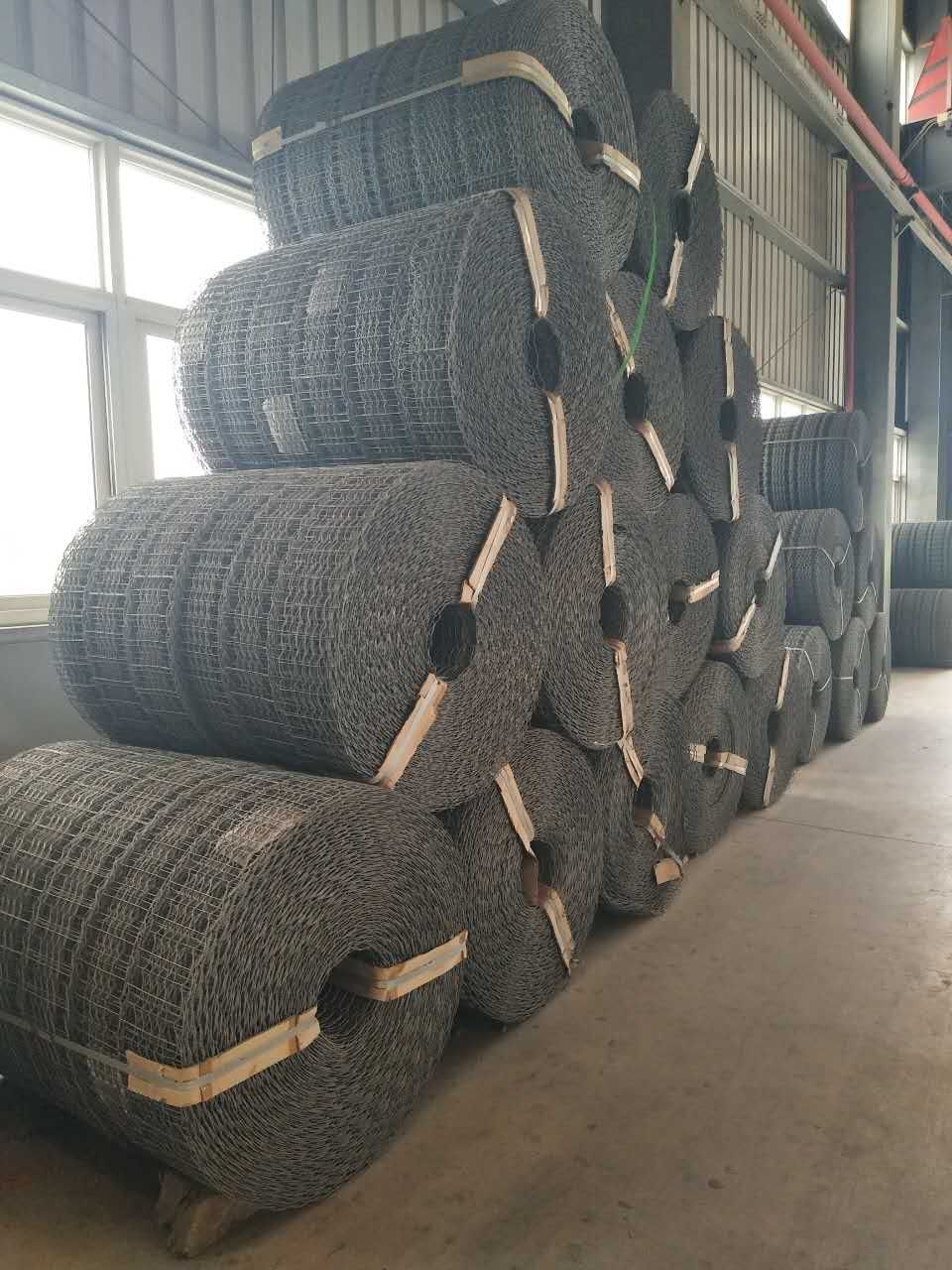

2.5.1钢丝网应为卷状供货,每卷应捆扎结实,以防止在运输过程中发生松散。若将多卷钢丝网捆扎在一起进行运输时,每捆钢丝网不应超过6卷。

2.5.2每卷钢丝网上应附带标签,标签上应注明生产厂家、规格尺寸以及检验合格的标识。随同货物应提供产品说明书、生产合格证等相关文件。

2.5.3产品在运输和存放期间直到使用前应保持清洁和干燥,并完好无损;并采取妥善措施加以保护以防止运输过程中出现散落、污染等。

3提交文件

3.1投标提交的文件

在投标过程中,供应商应向设计/业主提供如下的文件:

1)业绩表/跟踪报告

2)生产能力介绍

3)主要生产及检试验设备介绍

4)对产品质量、可靠性、使用寿命、技术服务与相关责任的承诺

5)国家认证的质量检测部门出具的检验报告

6)组织供应、运输和售后服务方案

7)如果投标文件对招标技术文件有偏离,应在投标文件中列出偏差表

8)投标人认为其它应该提供的资料

3.2定货后提交的文件

钢丝网到场前,供应商应向买方提供以下质量证明文件(包括厂家自检报告及第三方检测报告):

  1. 钢丝的生产厂家、炉号及生产批次号

  2. 钢丝的化学成分检验报告

  3. 钢丝的力学性能检验报告

  4. 钢丝网的生产批次号及规格尺寸

  5. 钢丝网的力学性能检验报告

4技术服务

4.1供应商应负责所提供混凝土配重生产过程中钢网相关的现场指导和必要培训工作。

4.2当钢丝网性能不符合技术规格书要求时,供应商应查找原因,直到合格题为止。

4.3技术服务的费用应由供应商承担。

5验收

5.1工厂验收:交货前至少壹周通知业主,由业主决定是否派授权代表到工厂进行预验收。检查产品加工过程中质量记录、产品性能检验报告、抽检测试等有关情况。且由买方授权代表签字准予发货。

5.2到货验收:货物到达业主指定地点(库房或现场)后,业主检验如下项目:

1) 钢丝网的外观

2) 按交货清单,复核数量。检查无误后,业主代表在交货清单和货运单上签字确认。

5.3业主抽样检送检:钢丝网到货后,业主有权对产品进行复检;若检测发现性能不合格,误差超过范围等质量问题,按10.3条进行赔偿。

6保证和担保

6.1供应商应在合同规定的时间内提供合格的钢丝网,并且应对产品的原材料采购、制造、焊接以及与各个分包商间的联络、协同、检验和在不同场所进行的试验负有全部责任,保证所提供的产品满足相关标准及本技术规格书的要求。

6.2供应商所提供的产品应有完整的材料质量证明书,并应严格执行材料进场的复验。材料标记的移植必须有见证,不得使用任何来源不明、无标记的材料。

6.3业主按规程使用产品时发生性能不合格,误差超过范围等质量问题,供应商要赔偿由此带来的损失和费用。在产品使用期间(该期间不受担保期的限制)因产品质量问题造成业主的其它经济损失,业主保留向供应商索赔的权利。运输中出现问题,供应商负责找承运单位理赔。

7质量保证和质量控制要求

供货商的质量体系应符合ISO9001-2000相关部分的要求。供货商应提供本规格书所包括的完成所有工作所要求的如计划、程序、说明等文件,来证明达到所要求的质量。合同方应将具体所遵从的ISO9001-2000系列文件中的方针详细地罗列出来并提交业主进行审核和批准。业主保留必要时对供货商质量体系有效性进行审核的权利。
