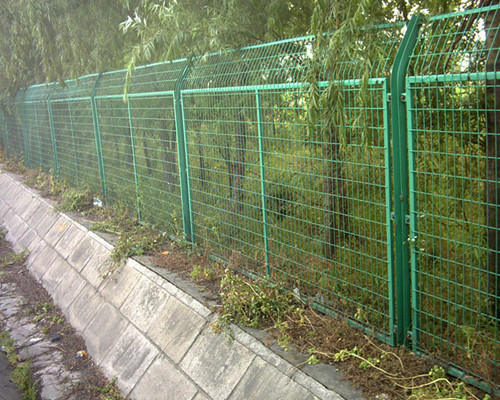

隔离栅

隔离栅编织及特点：编织焊接而成。　　

隔离栅特点：防腐、防老化、抗晒、耐候等特点。护栏网表面防腐形式有电镀、热镀、喷塑、浸塑，镀锌后浸塑。　　

使用效果：

⑴结构合理，功能优。

⑵与景观相协调，形式美。　　

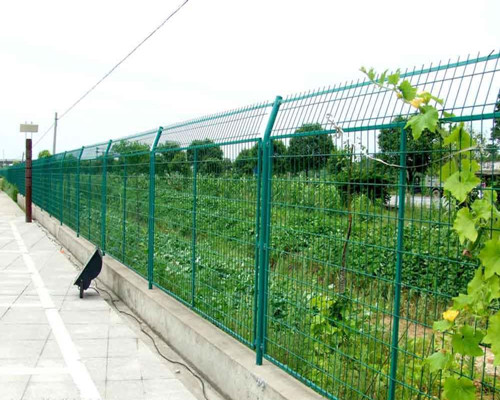

隔离栅主要用于高速公路、铁路、机场、车站、服务区、保税区、露天仓储场、港口等领域的围栏，其产品具有美化环境、坚固耐用、不易褪色、变形等优点。　　

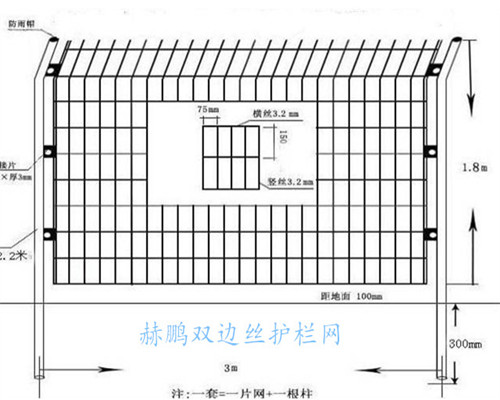

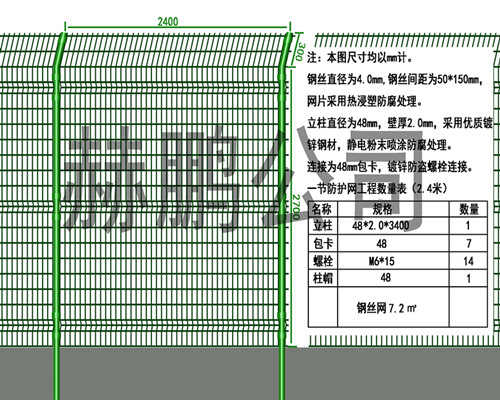

网片尺寸： 1700mm高×2500mm宽/1800mm高×2500mm宽 / 1800×3000 / 2000×3000 / 1500×2500等；　　

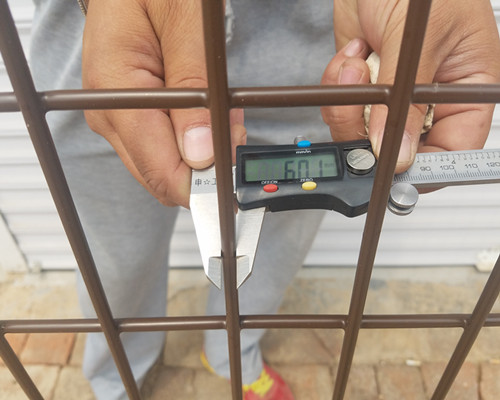

丝径( 焊网钢丝直径）范围：&oslash；2.5mm- &oslash；6.0mm；常用规格 &oslash；3.0mm， &oslash；3.2mm，&oslash；3.5mm，&oslash，3.8mm，&oslash；4.0mm；　　

网孔尺寸： 25×75mm-150×300mm；以50×100/75×150/50×200/60×150最为常见；　　

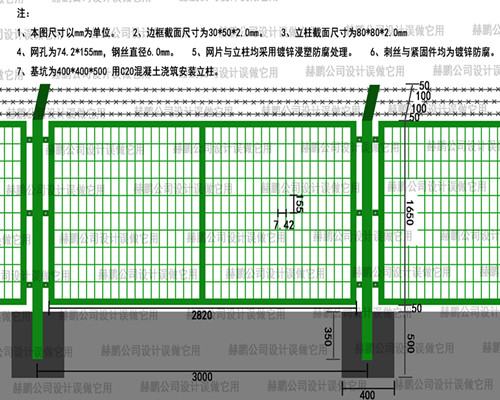

边框： 20×30或20×40mm矩形截面焊管；0.8/1.0/1.2/1.5mm厚方管；　　

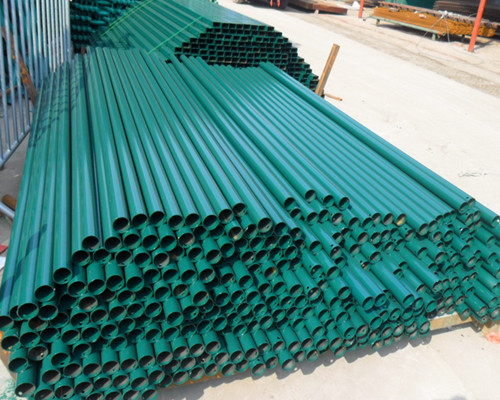

立柱： &oslash；48mm×1.0/1.2/1.5/2.0mm厚圆管　　

防腐处理：经除锈、打磨、钝化、硫化等工艺后，采用镀塑处理，色彩为果绿色，镀层厚度为0.6～1.6mm，镀粉采用抗老化性能较佳的进口耐候性树脂粉料，镀层必须颜色一致，表面光滑，不允许有流挂、滴瘤或多余结块。镀件表面应无漏镀、露铁等缺陷。　　

立柱：通常可选择普通圆管，顶端盖有塑料盖或防雨帽。　　

安装配件：网片和立柱靠螺丝和各种特殊的金属卡子或者使用绑丝连接的。所用的螺丝均为自动防盗的规格尺寸可根据用户需求加工订做！　　

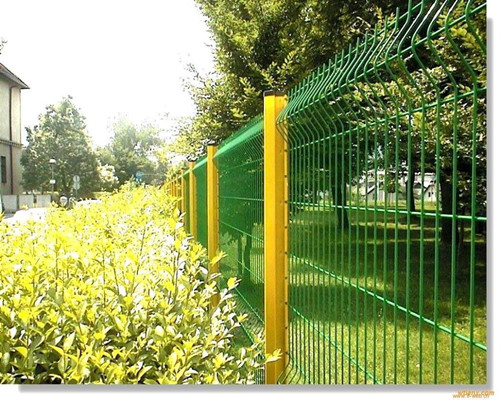

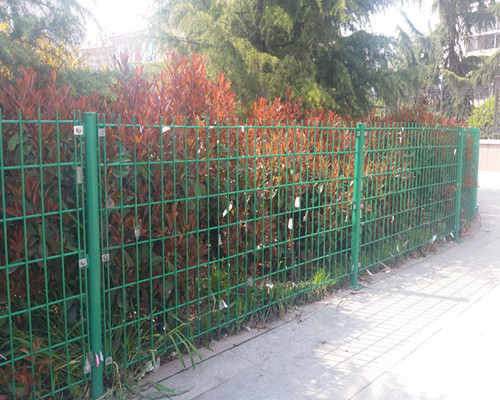

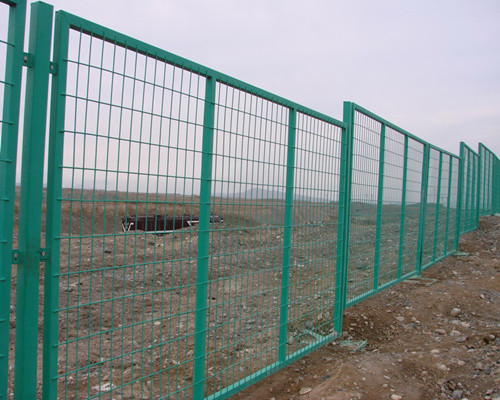

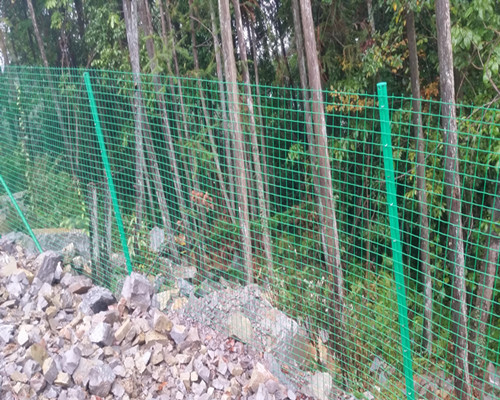

隔离栅根据其样式可分：折弯隔离栅，框架隔离栅，波浪隔离栅，双圈隔离栅，双边丝隔离栅等等。　　

表面颜色可选：白色，绿色，墨绿色，草绿色，咖啡色、黑色，蓝色，黄色等等。

一 国内外标准

国外标准：
BS EN 10223-1-1998	栏栅用钢丝和金属丝制品.锌和锌合金包覆的刺钢丝 Steel wire and wire products for fences - Part 1: Zinc and zinc-alloy coated steel barbed wire
BS EN 10223-2-1998	栏栅用钢丝和金属线制品.农业,绝缘和栅栏用六角型钢丝网 Steel wire and wire products for fences - Part 2: Hexagonal steel wire netting for agricultural, insulation and fencing
BS EN 10223-3-1998	栏栅用钢丝和金属丝制品.工程用六角型钢丝网 Steel wire and wire products for fences - Part 3: Hexagonal steel wire netting for engineering purposes
BS EN 10223-4-1998	栏栅用钢丝和钢丝制品.钢丝焊接网式栅栏 Steel wire and wire products for fences - Part 4: Steel wire welded mesh fencing
BS EN 10223-5-1998	栏栅用钢丝和钢丝制品.钢丝编织绞接和结网式栅栏 Steel wire and wire products for fences - Steel wire woven hinged joint and knotted mesh fencing
BS EN 10223-6-1998	栏栅用钢丝和钢丝制品.钢丝链栅栏 Steel wire and wire products for fences - Part 6: Steel wire chain link fencing
BS EN 10223-7-2002	栏栅用钢丝和金属丝制品.栏栅用钢丝焊接网板 Steel wire and wire products for fences - Part 7: Steel wire welded panels for fencing
BS EN 10244-1-2001	钢丝及其制品.钢丝上的非有色金属涂层.一般原理 Steel wire and wire products - Non-ferrous metallic coatings on steel wire - Part 1: General principles
BS EN 10244-2-2001	钢丝及其制品.钢丝上的非有色金属涂层.锌和锌合金涂层 Steel wire and wire products - Non-ferrous metallic coatings on steel wire - Part 2: Zinc or zinc alloy coatings
BS EN 10244-3-2001	钢丝及其制品.钢丝上的非有色金属涂层.铝涂层 Steel wire and wire products - Non-ferrous metallic coatings on steel wire - Part 3: Aluminium coatings
BS EN 10244-4-2001	钢丝及其制品.钢丝上的非有色金属涂层.锡涂层 Steel wire and wire products - Non-ferrous metallic coatings on steel wire - Part 4: Tin coatings
BS EN 10244-5-2001	钢丝及其制品.钢丝上的非有色金属涂层.镍涂层 Steel wire and wire products - Non-ferrous metallic coatings on steel wire - Part 5: Nickel coatings
BS EN 10244-6-2001	钢丝及其制品.钢丝上的非有色金属涂层.铜,青铜或黄铜涂层 Steel wire and wire products - Non-ferrous metallic coatings on steel wire - Part 6: Copper, bronze or brass coatings
BS EN 10245-1-2001	钢丝及其制品.钢丝上的有机涂层.一般规则 Steel wire and wire products - Organic coatings on steel wire - Part 1: General rules
BS EN 10245-2-2001	钢丝及其制品.钢丝上的有机涂层.PVC精制线 Steel wire and wire products - Organic coatings on steel wire - Part 2: PVC finished wire
BS EN 10245-3-2001	钢丝及其制品.钢丝上的有机涂层.PE涂层线 Steel wire and wire products - Organic coatings on steel wire - Part 3: PE coated wire
BS EN 10245-4-2003	钢丝和钢丝产品.钢丝上的有机涂层.聚酯涂覆钢丝 Steel wire and wire products - Organic coatings on steel wire - Part 4: Polyester coated wire
ASTM A 116-2005	金属涂覆钢丝编织栅栏网的标准规范 Standard Specification for Metallic-Coated, Steel Woven Wire Fence Fabric
ASTM A 121-1999	镀锌刺钢丝的标准规范 Standard Specification for Metallic-Coated Carbon Steel Barbed Wire
ASTM A 392-2003	镀锌钢丝链环栏栅网的标准规范 Standard Specification for Zinc-Coated Steel Chain-Link Fence Fabric
ASTM A 641/A 641M-2003	镀锌碳素钢丝的标准规范 Standard Specification for Zinc-Coated (Galvanized) Carbon Steel Wire
ASTM A 740-1998	钢丝网(编织或焊接电镀钢丝网)的标准规范 Standard Specification for Hardware Cloth (Woven or Welded Galvanized Steel Wire Fabric)
ASTM A 817-2003	链接围栏网和制成波状抗拉金属线用金属涂覆钢丝标准规范 Standard Specification for Metallic-Coated Steel Wire for Chain-Link Fence Fabric and Marcelled Tension Wire
ASTM A 809-2003	铝涂覆(涂铝的)碳素钢丝的标准规范 Standard Specification for Aluminum-Coated (Aluminized) Carbon Steel Wire
ASTM A 824-2001	链环栅栏用Marcelled拉力金属涂覆钢丝标准规范 Standard Specification for Metallic-Coated Steel Marcelled Tension Wire for Use With Chain Link Fence
ASTM C 825-2006	预制混凝土栅栏的标准实施规范 Standard Specification for Precast Concrete Barriers
ASTM A 854/A 854M-1998	镀锌高抗拉强度栅栏和格架用光滑钢丝的标准规范 Standard Specification for Metallic-Coated Steel Smooth High-Tensile Fence and Trellis Wire
ASTM A 856/A 856M-2003	锌-5%铝-铈合金涂覆碳素钢丝的标准规范 Standard Specification for Zinc-5% Aluminum-Mischmetal Alloy-Coated Carbon Steel Wire
ASTM F 1083-2004	栅栏结构用热浸镀锌焊接钢管 Standard Specification for Pipe, Steel, Hot-Dipped Zinc-Coated (Galvanized) Welded, for Fence Structures
ASTM F 1664-2001	与链接栅栏一起使用的聚氯乙烯涂层拉伸钢丝的标准规范 Standard Specification for Poly(Vinyl Chloride) (PVC)-Coated Steel Tension Wire Used with Chain-Link Fence
ASTM F 1665-2001	与链接栅栏一起使用的聚氯乙烯涂层刺钢丝的标准规范 Standard Specification for Poly(Vinyl Chloride) (PVC)and Other Conforming Organic Polymer-Coated Steel Barbed Wire Used With Chain-Link Fence
国内标准
YB/T 5357-2006	钢丝镀锌层
GB 470-1997	锌锭
GB 1196-2002	重熔用铝锭
GB 2574-1989	玻璃纤维增强塑料湿热试验方法
GB/T 16422.2-1999	塑料实验室光源曝露试验方法第2部分氙弧灯
GB/T 18226-2000	高速公路交通工程钢构件防腐技术条件
GB/T 10125-1997	人造气氛腐蚀试验
GB/T 4956-2003	磁性金属基体上非磁性覆盖层厚度测量磁性方法
GB/T 9286-1998	色漆和清漆漆膜的划格试验
GB/T 1732-1993	漆膜耐冲击性测定法
GB/T 1771-2007	色漆和清漆耐中性盐雾性能的测定
GB/T 1740-2007	漆膜耐湿热测定法
GB/T 1768-2006	色漆和清漆耐磨性的测定
GB13793-92	直缝电焊钢管
GB700-2006	碳素结构钢
GB912-1989	碳素结构钢和低合金结构钢热轧薄钢板及钢带
GB11253-1989	碳素结构钢和低合金结构钢冷轧薄钢板及钢带
QB/T 3896-1999	钢板网

二 主要项目的说明

000011　通则

000011.1　适用范围

隔离栅产品目前已广泛应用于公路、道路和市政、园林、机场、体育场等场所。标准内容包括隔离栅的组成和分类、通用技术要求、试验方法、检验规则、标志、包装、运输和贮存等内容

000011.2　产品组成和分类

隔离栅产品由网片、立柱、斜撑、门、连接件等部件组成。立柱、斜撑和门柱整体作为一个分部产品标准。

分别依据隔离栅网片的成型工艺、立柱断面形式、防腐处理形式对隔离栅的网片和立柱进行分类。在立柱中加入方管立柱和燕尾柱，防腐处理形式增加锌铝合金涂层。

000011.3　通用技术要求

000011.3.1　外观质量

对隔离栅的网片和立柱、斜撑、门等组件的通用性能进行说明。

000011.3.2　防腐层质量

隔离栅的所有构件均应进行防腐处理，其防腐形式包括热浸镀锌、锌铝合金、热浸镀铝、浸塑、静电喷涂等防腐处理方法。其中锌铝合金涂层为本标准增加的防腐处理形式。通过盐雾试验、二氧化硫气雾试验以及湿热试验表明锌铝合金的防腐性能较高，在隔离栅网片的应用已很广泛。

标准BS EN10244-2中对锌铝合金涂层钢丝的附着量、均匀性和附着性能等技术要求进行了明确规定。制定的标准中参照BS EN10244-2增加了对其附着量和均匀性的技术要求，其外观质量、均匀性、附着性能和耐盐雾腐蚀性能的技术要求与镀锌层相同。

镀锌层质量技术要求仍然依据原JT/T 374标准中对镀锌层防腐质量的规定。热浸镀铝、浸塑、静电喷涂防腐处理方法的防腐层质量参照GB/T 18226的相关规定。目前我国隔离栅的各类防腐处理方式的应用情况见表1。

表1

防腐处理方式		焊接网		刺钢丝网		编织网		钢板网
防腐处理方式		网片	立柱	网片	立柱	网片	立柱	网片	立柱
单涂层	热浸镀锌	▲	▲	●	●	●	●	●	●
	锌铝合金涂层	▲	○	▲	○	▲	○	○	○
	热浸镀铝	○	○	○	○	○	○	○	○
	浸塑（聚乙烯）	●	●	○	○	○	○	○	○
	浸塑（聚氯乙烯）	▲	▲	○	○	○	○	○	○
双涂层	热浸镀锌+浸塑（聚乙烯）	●	●	○	○	○	○	▲	▲
	热浸镀锌+浸塑（聚氯乙烯）	●	▲	▲	○	○	○	○	○
	热浸镀锌+静电喷涂（聚酯）	▲	▲	○	○	○	○	○	○
●较广泛应用；△较少应用；○基本不应用
